一、電線平方數及直徑換算辦法常識
電線的規范在世界上常用的有三個規范：分別是美制（AWG）、英制（SWG）和咱們的（CWG）。
幾平方是國家規范規則的的一個標稱值，幾平方是用戶依據電線電纜的負荷來挑選電線電纜。
電線平方數是裝修水電施工中的一個口頭用語，常說的幾平方電線是沒加單位，即平方毫米。
電線的平方實踐上標的是電線的橫截面積，即電線圓形橫截面的面積，單位為平方毫米。
一般來說，經歷載電量是當電網電壓是220V時分，每平方電線的經歷載電量是一千瓦左右。
銅線每個平方能夠載電1-1.5千瓦，鋁線每個平方可載電0.6-1千瓦。因此功率為1千瓦的電器只需用一平方的銅線就足夠了。
詳細到電流，短距送電時一般銅線每平方可載3A到5A的電流。散熱條件好取5A/平方毫米，欠好取3A/平方毫米。
換算辦法：
知道電線的平方，核算電線的半徑用求圓形面積的公式核算：
電線平方數（平方毫米）＝圓周率（3.14）×電線半徑（毫米）的平方
知道電線的平方，核算線直徑也是這樣，如：
2.5方電線的線直徑是：2.5÷3.14=0.8，再開方得出0.9毫米，因此2.5方線的線直徑是：2×0.9毫米＝1.8毫米。
知道電線的直徑，核算電線的平方也用求圓形面積的公式來核算：
電線的平方＝圓周率（3.14）×線直徑的平方／4
電纜巨細也用平方標稱，多股線便是每根導線截面積之和。
電纜截面積的核算公式：
0.7854×電線半徑（毫米）的平方×股數
如48股（每股電線半徑0.2毫米）1.5平方的線：
0.785×（0.2×0.2）×48=1.5平方
二、常用小規范電線電纜常識
RVVP：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜，電壓300V/300V2-24芯。首要質量指標：線徑（包含芯線和織造絲，并不是越粗越好，用雜質銅的要到達電阻規范而做的很粗）、銅芯純度、織造密度、絞距。
用處：儀器、外表、對講、監控、操控裝置。
RG：物理發泡聚乙烯絕緣接入網電纜用于同軸光纖混合網（HFC）中傳輸數據模擬信號，此為美國規范，近似同等于國標SYWV系列。首要質量指標：銅芯線徑，絕緣厚度，織造資料（市場上多為鋁鎂絲織造，質量好應該用鍍錫銅），織造密度。
UTP：局域網電纜用處：傳輸電話、核算機數據、防火、防盜保安體系、智能樓宇信息網。常用UTPCAT5，UTPCAT5E帶屏蔽類型為STP
KVVP：聚氯乙烯護套織造屏蔽電纜用處：電器、外表、配電裝置的信號傳輸、操控、丈量
SYWV（Y）、SYKV有線電視、寬帶網專用電纜結構：（同軸電纜）單根無氧圓銅線+物理發泡聚乙烯（絕緣）+（鍍錫絲+鋁）+聚氯乙烯（聚乙烯），（同等美標RG-6,RG-59）。現在市場上多用鋁鎂絲織造（不能焊接，簡單氧化），芯線用銅包鋁、銅包鋼，以致許多人以為SYWV線比SYV線廉價，但事實上并不是那么回事。
RVV（227IEC52/53）聚氯乙烯絕緣軟電纜（截面積：0.5-6.0芯線數1-24）用處：電源線，信號線，家用電器、小型電動工具、外表及動力照明等。此規范線只需契合國標則價格相差不大，但市場上不乏有用雜質銅、線徑不行、短米數、直放（芯線銅絲不絞或芯線不絞，這樣抗拉才能大大削減，電阻增大）來湊數的狀況。衍生類型：RVVS：此類型芯線的絞距加密，一般用于播送體系。
AVVR聚氯乙烯護套裝置用軟電纜（截面積：0.12-0.5芯線數1-24）用處：信號、操控。如門禁信號、操控，云臺操控等。
HYV、HYA數據通訊電纜（室內、外）（芯線直徑0.5mm、芯線數2、4、8等）即電話線，用于電話通訊及無線電設備的銜接以及電話配線網的分線盒接線用等。市場上一般芯線直徑是0.4mm，也有差點的是用鋼絲或銅鋁合金。另電話線遍及米數缺乏。
RV、RVP聚氯乙烯絕緣電纜、聚氯乙烯屏蔽電纜、首要用于設備。
RVS、RVB適用于家用電器、小型電動工具、儀器、外表及動力照明銜接用電纜，RVS也可用于播送線或替代RVV線。RVB在要求不高的狀況下能夠替代金銀線。
BV、BVR聚氯乙烯絕緣電纜用處：適用于電器外表設備及動力照明固定布線用，價格實惠電阻低。在許多銜接電源的場合能夠多考慮。
RIB音箱銜接線（發燒線、金銀線）有些音響線的類型標注上常有“6N”、“7N”的字樣，其含義是用來表明運用金屬資料制造的發燒線的純度的凹凸。比方“99.9999%”，就能夠用“6N”表明，即闡明其純度是6個9，N前面的數字越大闡明音響線的純度就越高。家庭影院的音響器材是否需求運用質量較高的音響線，關鍵是要把握腳踏實地，力所能及這一準則。關于一般普及型(萬元以下)的音響器材無需刻意追求線材的高質量，只需運用一般截面較大一點的銅芯信號線即可。關于較好的家庭影院音響器材，能夠考慮運用高質量的音響線。

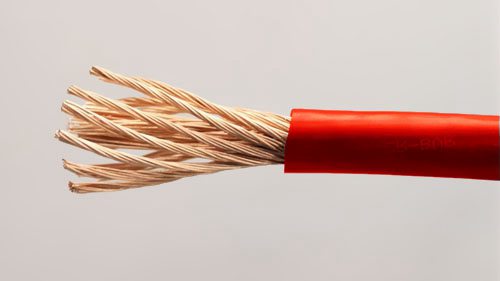

三、BVR
BVR線是一種銅芯聚氯乙烯絕緣軟電線,其應用于固定布線時要求柔軟的場合。BVR電線是一種配電柜專用軟電線，也叫二次線。B是指歸類歸于布電線，V是指PVC聚氯乙烯，俗稱“塑料”，R是指軟的意思，即添加導體根數。
適用于溝通額外電壓450/750V及以下的動力裝置的固定敷設。如家裝照明。固定布線可用于室內明敷、穿管等場合。為了便利在裝置過程中的差異，可分為紅、黃、藍、綠、黑、白、雙共七種色彩。因?yàn)锽VR是軟結構的，運用規模也多在軟環境下。BVR電線和BV電線僅有的不同在于，R型電線導體線徑為軟銅絲。即：添加導體根數，削減單根導體直徑，單根導體直徑小于1毫米。這樣一來，BVR電線就十分柔軟，敷設視點要求較BV電線大大下降，穿線管，線槽時愈加便利，方便，下降作業強度的一起大大提高了作業效率。深受廣闊電工及修建裝修人員喜愛！
四、BV與BVR的差異：
（1）從生產工藝上說,BV是單芯的，BVR是多芯的，在制造上，BVR比BV雜亂一點。
（2）從價格上說，BVR要比BV貴一點。在世界電工委員上規則的，BVR的規模是從2.5mm至70mm，但是依據我國實踐的需求，是和BV相同的。
（3）在性能上，BV與BVR根本相同，分量上BVR略重一點；
相同，BVR電線依據所選用的原料不同，也分為阻燃電線（ZR-BVR）、耐火電線（NH-BVR）、低煙無鹵電線（WDZ-BVR）。用戶依據運用的場合靈敏把握。其中低煙無（低）鹵電線在火焰焚燒狀況下發作極少量的煙霧，開釋的氣體不含鹵（低鹵）元素，無毒（低毒）。
當火災發作時，可大大削減對儀器，設備和人體的損害，因此被廣泛應用于高層修建、醫院、大型圖書館、體育館、防災指揮調度樓、車站和民用機場、旅客候車室、要點文物保護場所以及地鐵、地下商場或人口密布的公共場所。
